ZMQ2M 雙電源自動轉換開關

打印當前頁

產品描述

  • 簡介
  • 技術參數
  • 產品尺寸

適用范圍

自動電源切換開關(以下簡稱切換開關)適用于交流50Hz, 額定工作電壓380V、額定工作電流63A-225A雙電源供電系統,用自動或手動操作方式完成常用電源與備用電源之間的切換。該切換開關主要用于醫院、商店、銀行、化工、冶金、高層建筑、軍事設施等重要場合。


基本結構

自動電源切換開關主要由電源轉換執行斷路器組成,開關工作有三個狀態位置供用戶選擇:常用電源(N)合、雙分、備用電源(R)合,開關具有體積小、重量輕、工作穩定,使用方便等。


正常工作條作

安裝的海拔高度不超過2000米。

大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%, 在較低的溫度下,可以有較高的濕度,應考慮到濕度變化會發生產品表面的凝露。

無爆炸危險的介質,且介質無足以腐蝕和破壞絕緣的氣體與塵埃。

無顯著搖動和沖擊震動的地方。

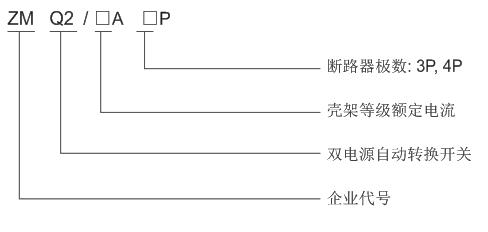

型號及含義


安裝及使用方法

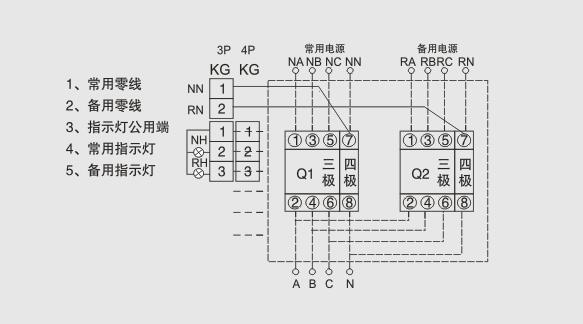

接線時,常用電源N應接入常用電源執行斷路器QN.備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時,接線方式按接線圖,其中QN和QR的1、3、5為三相(A、B、C)進線端,2、4、6為三相出線端,7為零線(N)進線端.8為零線出線端。若選用斷路器為三極斷路器,則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路器QN和QR的進線端A相和零線N,若選用斷路器為三極斷路器時,必須要接零線NN和NR,該三極專用接線零端子在兩臺斷路器中間,在自動電源切換開關安裝,接線過程中,切不要把原接在斷路器進線端的本機控制器線忘掉,碰斷或短路等。


使用操作

無論常用電源和備用電源有無電壓,均可采用手動操作方式。手動操作時,應將手動一自動按鈕置于手動操作位置,當推動手柄順時針旋轉至終端時,備用電源執行斷路器QR分閘,常用電源執行斷路器QN合閘;當推動手柄逆時針旋轉至終端時,備用電源執行斷路器QR合閘,常用電源執行斷路器QN分閘。
面板中,電源指示燈(紅),若該燈不亮,說明自動控制盒工作電源有故障,不能操作開關。待修復正常后,將手動一自動按鈕置于自動位置狀態,如果常用電源供電正常,切換開關將自動投入常用電源執行斷路器QN合閘狀態,面板中N電指示燈(黃)亮;如果常用電源供電不正常,則切換開關將自動換到備用電源QR供電,備用電源R指示燈(綠)亮。

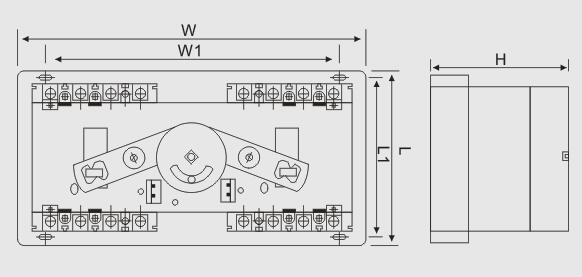

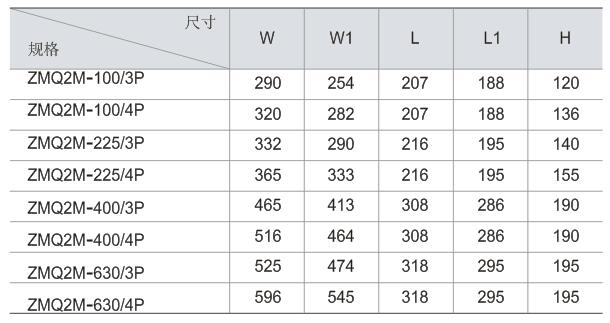

外形及安裝尺寸
