適用范圍 :
ZMZ-B系列被控智能集成電力電容器是0.4kV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關電路、保護單元、兩臺(△型)或一臺(Y型)低壓電力電容器構成。替代常規由智能控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代智能電網對無功補償?shù)母咭蟆?/span>

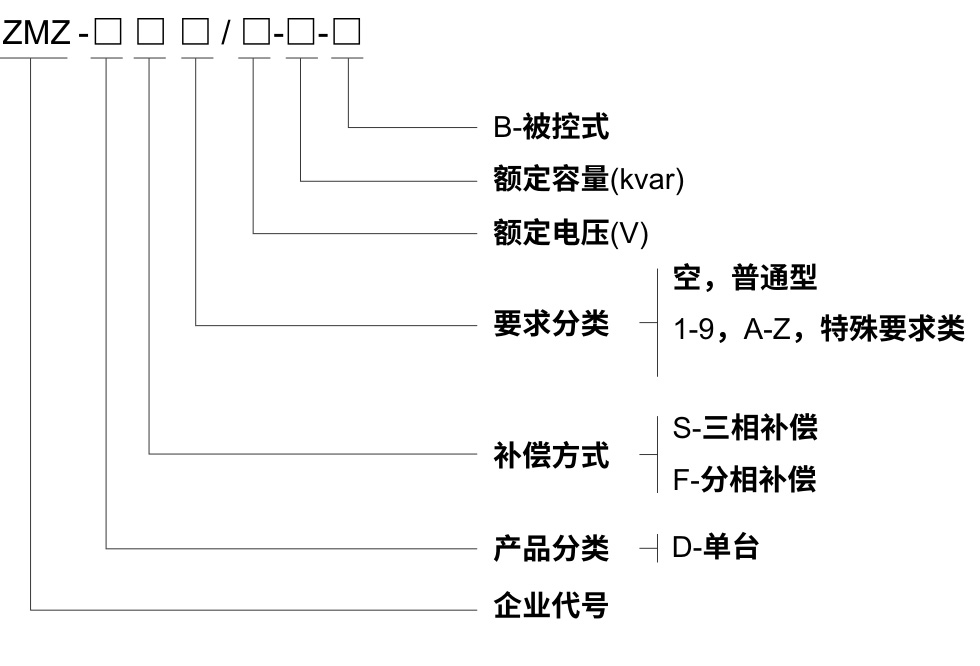

型號及其含義
工作條件
使用條件：海拔2000米以下，環境溫度-25℃+50℃；相對濕度20℃，≤90%。
額定電壓：250VAC、50Hz。
額定容量：共補5-30kvar，分補5-30kvar。
電容允差：-5+10%。
最高允許過壓：110%額定電壓。

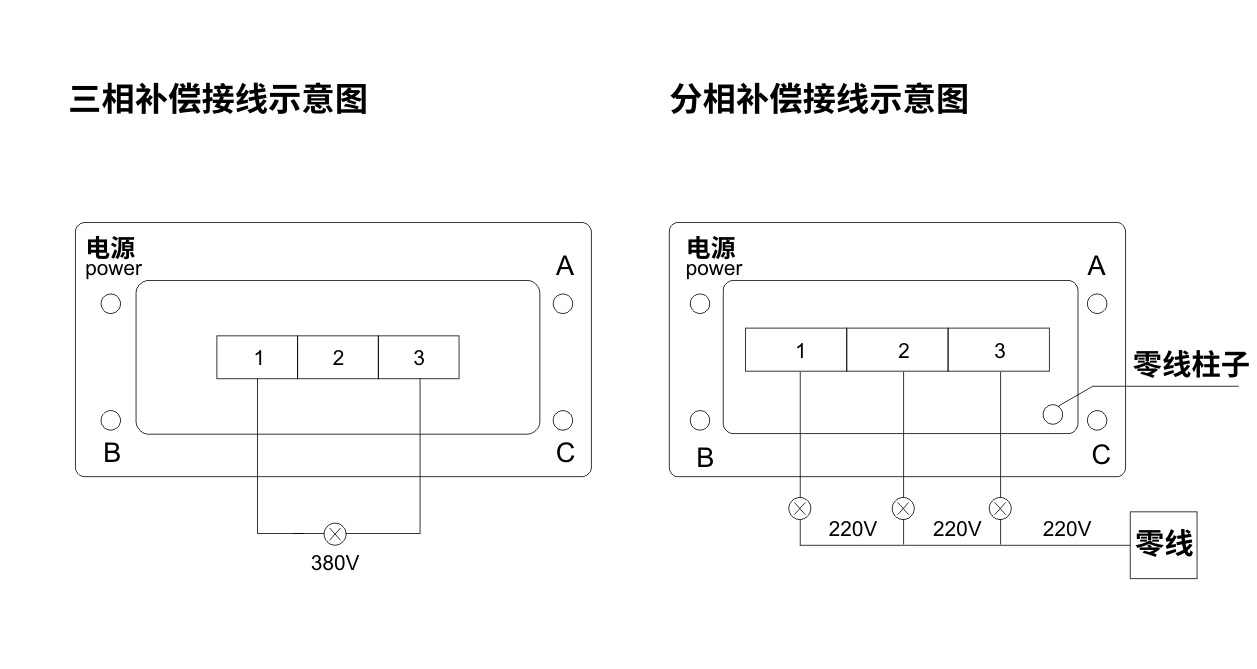

接線端子排列與定義
產品的接線端子分電源端子和測控聯機端子，三相補償電源端子有“UA, UB, UC”，分相補償電源端子有：“UA, UB, UC, UN”測控聯機端子使用插拔件，便于現場調試和調換。

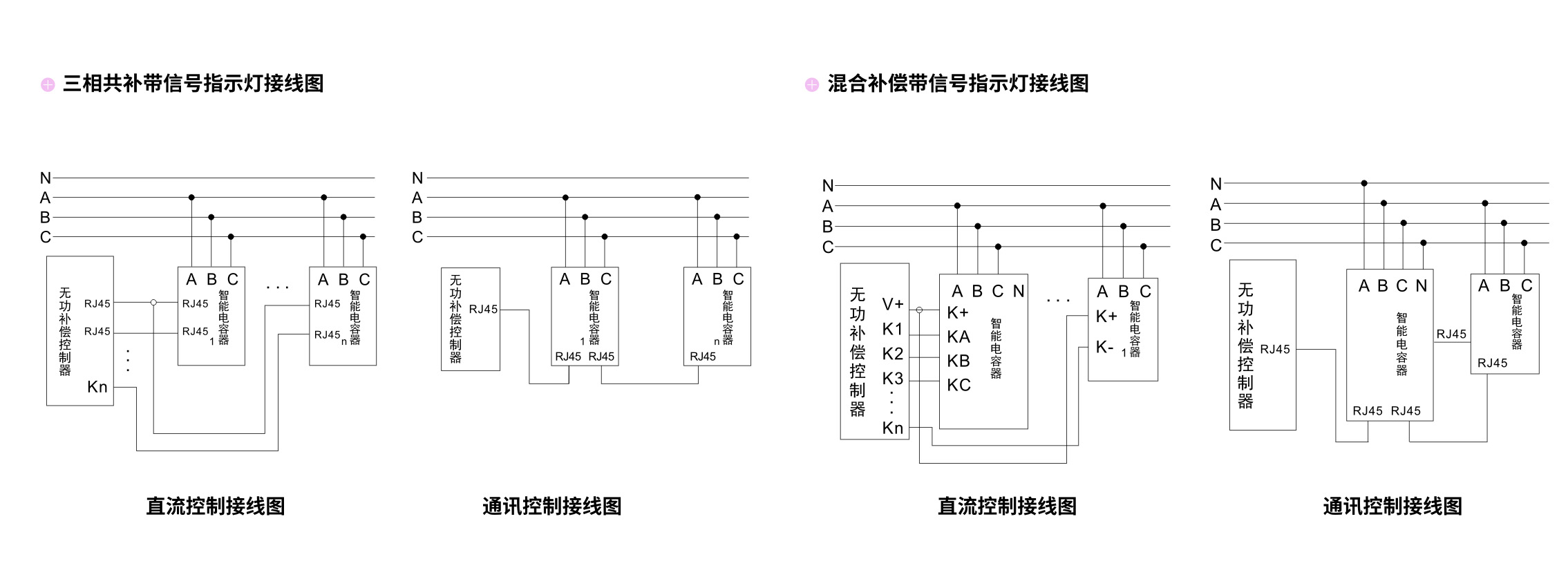

產品應用電氣連接及接線示意
產品的配線要求
產品與電源端的連接導線規格：一般情況，單臺總?cè)萘繛?0kvar以上的共補和總?cè)萘繛?0kvar分補電容器，應采用標準16mm2截面積的多芯銅導線，其余規格的產品采用標準10mm2截面積的多芯銅導線。
產品與產品間的信號線連接導線規格：RS-485網線、指示燈線，一般采用截面積為0.75mm2左右的多芯銅導線。
各臺之間RS-485通信線并接。

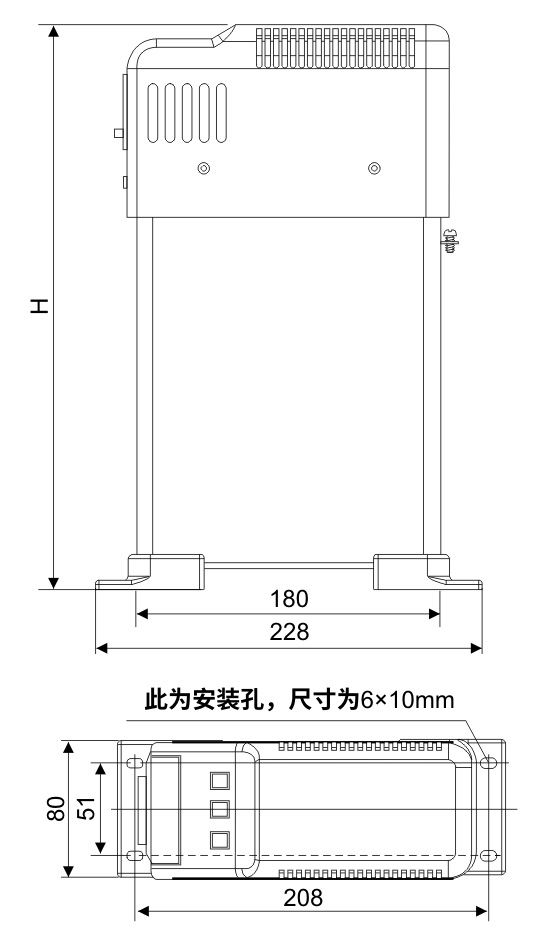

外形及安裝尺寸
