適用范圍?
ZMH3-100隔離開關(以下簡稱開關)適用于交流50Hz、額定電壓230V、額定電流至63A的電阻電路中，主要供無負載情況下接通或斷開電路，作線路與電源接通或隔離之用。尤其適合線路檢修時有效隔離電源并防止意外合閘，以確保檢修人員的操作安全。符合標準: GB/T 14048.3,獲得CCC認證。

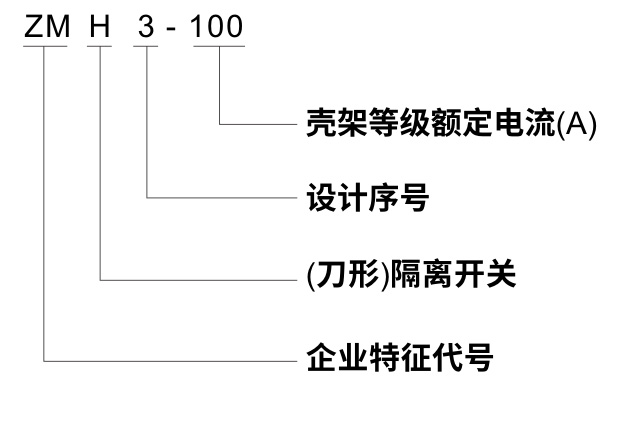

型號及其含義
正常工作條件
環境溫度：-25℃~+60℃
海拔高度：海拔不超過2000m。
污染等級：2級。
使用類別：AC-22A.
安裝類別：Ⅱ、Ⅲ。
開關正常為垂直安裝(上端為進線)，手柄向上推合，觸頭接通；往下扳則觸頭斷開，再將手柄上環箍與外殼下端搭勾扣住可避免意外合閘。
安裝方式：采用TH35-7.5型鋼安裝軌安裝，
接線方式：用螺釘壓緊接線，擰緊力矩2.0N.m;?
主要參數及技術性能
分類?
按額定電流Ie分：32A、63A。
按極數分：1P、2P。
主要技術參數
額定絕緣電壓Ui: 500V;?
額定工作電壓Ue: 230V;
額定工作電流Ie: 32A、63A;
額定沖擊耐受電壓Uimp:? 4kV(2000m);?
額定短時耐受電流Icw: 12Ie, 通電時間為1s;?
額定短路接通能力Icm: 20Ie, 通電時間0.1s;?
額定接通與分斷能力: 3Ie,1.05Ue, COS?=0.65;
操作性能: 機械壽命8500次,電氣壽命1500次。

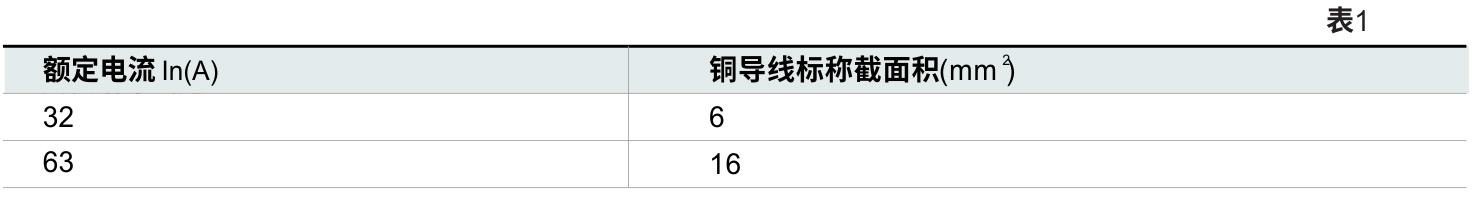

安裝銅導線選型

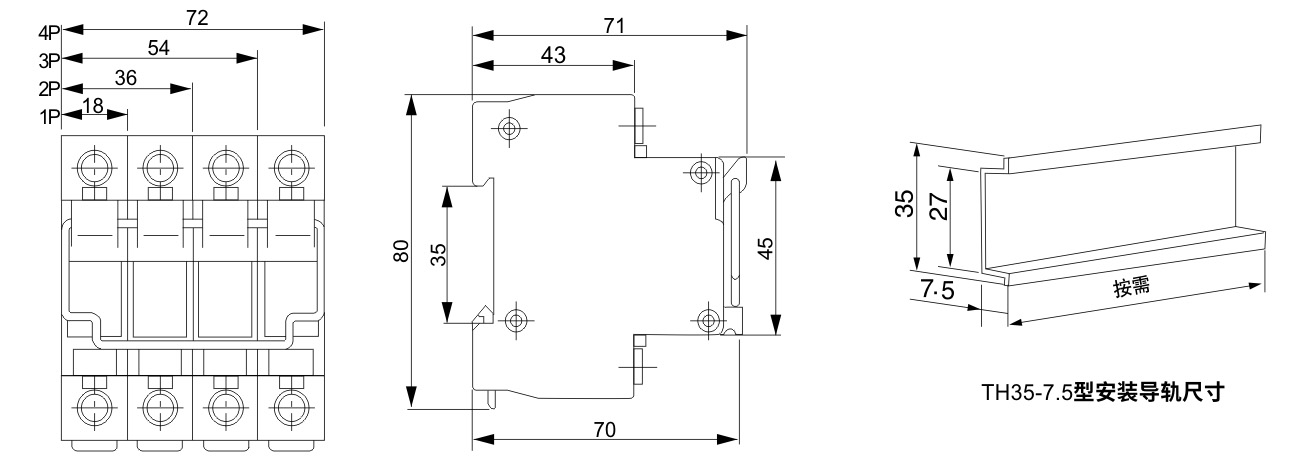

外形及安裝尺寸
