產品概述
ZMTBBL 型高壓濾波無功補償成套裝置用于6~ 35kV 電力系統，主要安裝在電力、鋼鐵、冶金、化工、煤礦、輕工、建材以及有諧波電流產生的場所，起到就近吸收諧波源所產生的諧波電流，抑制諧波， 消除電力諧波“污染”的作用。
ZMTBBL 裝置在運行中和諧波源并聯，除起濾波作用外還兼作向系統提供無功功率，提高功率因數進行無功補償的目的。
使用環境條件
安裝環境：戶外或戶內。
海拔：不超過1000 米。
環境溫度：-40℃～ +45℃。
相對濕度：月平均不大于85%。
抗污穢能力：外絕緣爬電比距不小于25mm/kV( 相對于系統
最高運行電壓)。 對重污穢區應適當加大爬電比距。
安裝地點無腐蝕性氣體及蒸汽，無導電性、爆炸性塵埃。
安裝場所無劇烈機械振動。
最大風速不超過35 米/ 秒。
備注：高原型及特殊環境條件的產品可另行協商解決
執行標準
GB 50227-2008《并聯電容器裝置設計規范》
JB/T7111-1993《高壓并聯電容器裝置》
DL/T 604-1996《高壓并聯電容器裝置訂貨技術條件》

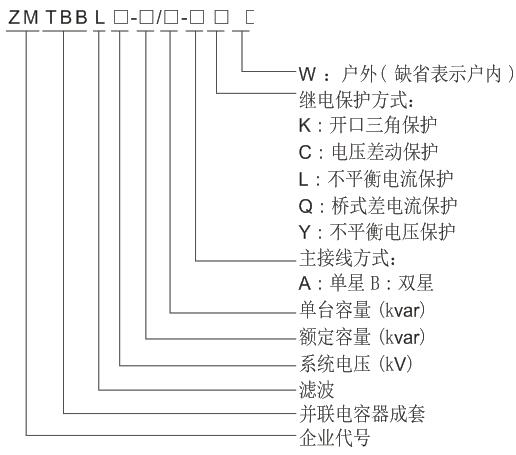

型號及其含義
主要技術性能指標
電容偏差
裝置實際電容與額定電容之差在額定電容的0~ +5% 范圍內。
裝置任何兩線路端子之間，其電容的最大值與最小值之比不超過1.02。
電感偏差
在額定電流下，其電抗值的容許偏差為0~+5%。
每相電抗值不超過三相平均值的±2%。

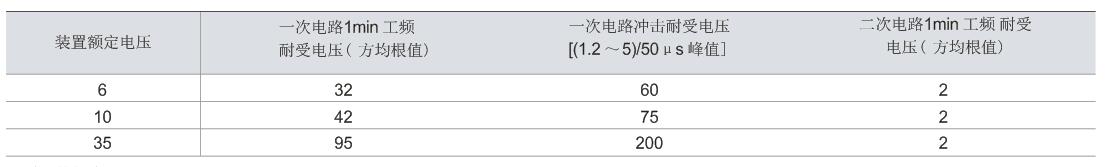

絕緣水平
過負載能力

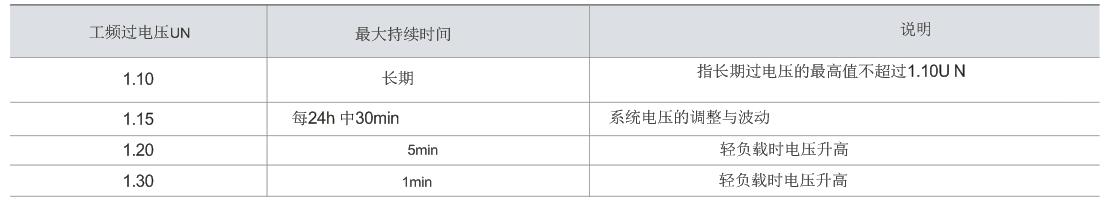

穩態過電壓
穩態過電流：能在方均根值不超過1.1×1.3IN 下長期運行。
最大允許容量:在5.4.1,5.4.2 的限度內，總容量不超過1.35QN。
放電性能：斷電后5s,每一組電容器上的電壓低于50V。
濾波效率： 可達85% 以上。
補償后功率因數提高到0.92以上。
額定容量和外形尺寸: 均根據用戶要求。
